Thương hiệu: AGI Instruments - USA Loại: (Đang cập nhật ...)

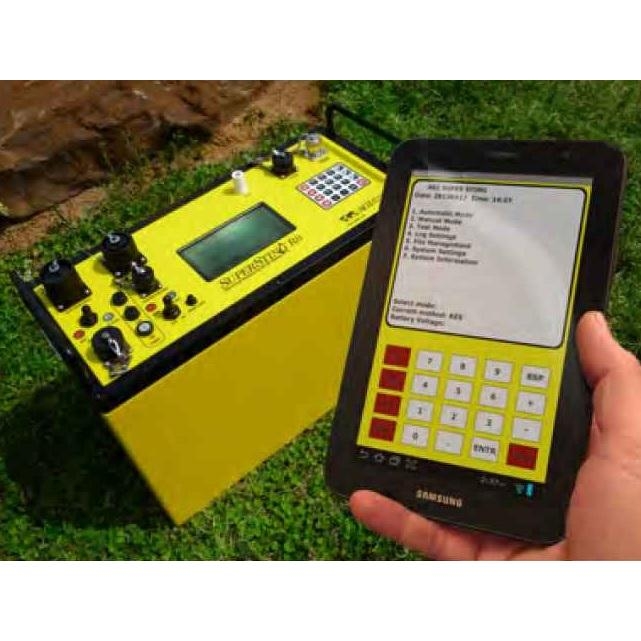

Máy đo điện trở suất và phân cực kích thích SuperSting R8/IP/SP Wifi
Hãng sản xuất: AGI - USA
Model: SuperStingTM
Code: SuperSting R8/IP/SP Wifi
Nước sản xuất: Mỹ
Thông số kỹ thuật chính:
Các chế độ đo: Điện trở suất biểu kiến, trở kháng, phân cực kích thích (IP), SP & điện áp pin
Dải đo: +/- 10Vp-p
Độ phân giải đo: Tối đa 30 nV, phụ thuộc vào mức điện áp
Độ phân giải màn hình: 4 ký tự ký hiệu kỹ thuật
Bộ phát Bộ phát trong 200W,
Tích hợp các bộ phát ngoài: 5kW, 10kW và 15kW
Dòng đầu ra: 1 – 2,000 mA liên tục, được đo với độ chính xác cao
Điện áp đầu ra: 800 Vp-p, điện áp điện cực thực tế phụ thuộc vào dòng phát và điện trở đất.
Các kênh đầu vào: 8 kênh
Dải khuếch đại đầu vào: Tự động, luôn sử dụng toàn dải động của bộ thu.
Trở kháng đầu vào: >150 MΩ
Bù SP: Tự động loại bỏ các điện áp SP trong các phép đo điện trở suất. Thay đổi SP liên tục và tuyến tính bị loại bỏ hoàn toàn.
Kiểu đo IP: Đo miền thời gian (M), sáu khe thời gian được đo và được lưu trữ trong bộ nhớ
Dòng phát IP: ON+/OFF/ON-/OFF
Chu kỳ thời gian IP: 0.5s/1s/2s/4s/8s
Chu kỳ đo Kết quả trung bình của phép đo được hiển thị sau mỗi chu kỳ. Tự động dừng chu kỳ khi các lỗi đo giảm xuống dưới thiết lập của người dùng hoặc người dùng thiết lập xong tối đa các chu kỳ.
Chu kỳ thời gian điện trở suất: Thời gian đo cơ bản là 0.2/0.4/0.8/1.2/3.6/7.2 hoặc 14.4 s được lựa chọn bởi người sử dụng qua bàn phím, dải tự động và tăng theo 1.4 s.
Xử lý tín hiệu: Tính trung bình sau mỗi chu kỳ hoàn thiện. Các lỗi do nhiễu được tính toán và được hiển thị là phần trăm kết quả đo. Kết quả đo hiển thị dạng trở kháng (ΔV/I) và điện trở suất biểu kiến (Ωm). Điện trở suất được tính toán bằng cách sử dụng các tọa độ hệ điện cực đã nhập vào.
Khử nhiễu: Lớn hơn 100 dB tại f>20 Hz; Lớn hơn 120 dB tại các tần số dòng (16 2/3, 20, 50 và 60 Hz).
Độ chính xác tổng: Lớn hơn 1% kết quả đo trong hầu hết các trường hợp (các phép đo phòng thí nghiệm). Độ chính xác phép đo thực địa phụ thuộc vào nhiễu nền và điện trở suất. Thiết bị sẽ tính toán và hiển thị ước lượng độ chính xác phép đo.
Hiệu chuẩn hệ thống: Việc hiệu chuẩn được số hóa bằng bộ vi xử lý dựa trên các giá trị hiệu chuẩn được lưu trữ trong bộ nhớ.
Các cấu hình hỗ trợ: Ở chế độ bằng tay; Resistance, Schlumberger, Wenner, dipole-dipole, pole-dipole, pole-pole. Ở chế độ tự động; bất kỳ cấu hình nào cũng cóh tể được lập trình
Hệ điều hành: Được lưu trữ trong bộ nhớ flash đã lập trình trước. Phiên bản mới có thể được tải từ trang web của chúng tôi và được lưu trữ vào bộ nhớ flash.
Lưu trữ dữ liệu: Phép tính trung bình kết quả toàn bộ độ phân giải và lỗi được lưu giữ cùng với các tọa độ và thời gian ngày cho mỗi phép đo mà người dùng nhập vào. Lưu trữ được thực hiện tự động.
Hiển thị dữ liệu: Điện trở suất biểu kiến (Ωm), cường độ dòng (mA) và điện áp đo được (mV) được hiển thị & lưu trữ trong bộ nhớ với mỗi phép đo. Dữ liệu cũng có thể được hiển thị trên thiết bị Android theo thời gian thực với đồ họa màu, đường cong IP, vị trí bộ phát/bộ thu, các phép đo điện trở tiếp xúc và hơn nữa
Dung lượng bộ nhớ: Bộ nhớ ảo lưu trữ dữ liệu không giới hạn theo thời gian thực khi điều khiển thiết bị Android. Bộ nhớ trong SuperSting có thể lưu trữ hơn 79,000 điểm đo (chế độ điện trở suất) & hơn 26,000 điểm đo trong chế độ kết hợp điện trở suất/IP
Truyền dữ liệu: Dữ liệu được truyền trực tiếp từ thiết bị Android bằng email hoặc truyền file từ cổng USB của thiết bị Android. Kênh RS-232C có sẵn để đổ dữ liệu từ thiết bị đến máy tính Windows dựa vào lệnh của người sử dụng.
Đa điện cực tự động: SuperSting được thiết kế để chạy các khảo sát dipole-dipole, pole-dipole, pole-pole, Wenner và Schlumberger bao gồm cả các khảo sát cuốn chiếu hoàn toàn tự động với hệ thống đa điện cực tự động chế độ kép Swift (bằng sáng chế 6,404,203). SuperSting có thể chạy bất kỳ hệ khác bằng cách sử dụng các file lệnh mà người dùng lập trình. Những file này là các file ASCII và có thể được tạo ra bằng cách sử dụng một trình soạn thảo văn bản thông thường. Các file lệnh được tải về bộ nhớ RAM của SuperSting và bất cứ lúc nào cũng có thể được gọi ra và chạy như một cuộn khảo sát.
Người sử dụng điều khiển: 20 phím chạm, bàn phím chống chịu thời tiết với các phím số và các phím chức năng. Chuyển mạch On/off.
Phím đo, tích hợp trong bàn phím chính.
Chuyển mạch đèn ban đêm cho màn hình LCD (nhấn để phát sáng).
Bàn phím và LCD được ánh xạ đến thiết bị Android sử dụng công nghệ Wifi để dễ dàng điều khiển từ xa cho SuperSting
Hiển thị: Màn hình đồ họa LCD (16 dòng x 30 ký tự) với đèn ban đêm. Màn hình điện thoại di động Android 7” hoặc máy tính bảng Android 10” với màn hình màu AMOLED
Nguồn cung cấp, thực địa: Cấp nguồn ngoài 12V hoặc 2x12V DC, jắc nối ở bẳng điều khiển phía trước. Lựa chọn nguồn cấp AC/DC & máy phát
Nguồn cung cấp, văn phòng: : AC hoăc DC
Thời gian hoạt động: Phụ thuộc vào các điều kiện khảo sát và kích thước pin được sử dụng. Mạch bên trong ở chế độ tự động điều chỉnh.
Cung cấp bao gồm:
1- Máy chính;
2- Cáp nguồn AC;
3- Cáp nguồn DC;
4-Cáp truyền dữ liệu giữa máy chính và máy tính xử lý số liệu;
5- Cáp tải phần mềm vào máy SuperSting;
6- Hộp kiểm tra điện trở suất R8;
7- Cáp nối bộ khuếch đại nguồn ắcquy;
8- Cáp nối dài 2m, được sử dụng để kết nối cáp Swift đến SuperSting hoặc kết nối hộp kiểm tra đến SuperSting
9- Phần mềm tiện ích quản lý SuperSting
10- Adapter USB-Seriall – Keyspan USA – 19HS
11- Ăng-ten 2,4 GHz, 3 dB
12- Hộp đựng máy chuyên dụng;
13- Hướng dẫn sử dụng;
